本实用新型涉及阀体技术领域，尤其涉及一种电动调节阀 。
布景技术：
调节阀是流体流程节造系统中扭转流体流量的装置，是整个流体流程节造系统必不成少的节造终端 。调节阀机能的曲直直接影响到系统的整体机能 。在流体输配的异程管网变流量水系统中，现实设计的时辰往往只思考最不利环路的阻力推算，当系统最不利节点的作用压力得以保障的同时，其他节点的作用压力往往大于设计值，进而会导致整个异程管网变流量水系统出现水力失调景象 。
为了缓解上述水力失调景象，目前通常选取调节阀作为节造终端来调节各个环路的流量 。但是，目前的调节阀必要人为手动操作，因而存在操作不方便的问题 。
技术实现身分：
本实用新型的主张是提供一种电动调节阀，以解决目前的调节阀通过人为手动操作存在的操作不方便的问题 。
为了实现上述主张，本实用新型提供如下技术规划：
一种电动调节阀，蕴含阀体、阀体顶盖、阀轴、阀锥体和电动执行器；其中：所述阀体拥有阀腔、进水口和出水口，所述阀腔连通所述进水口和所述出水口；所述阀锥体位于所述阀腔内，所述阀体顶盖封盖于所述阀体的顶端；所述阀轴的一端与所述阀锥体固定相连，另一端与所述电动执行器相连；所述电动执行器通过所述阀轴带头所述阀锥体移动以调节所述进水口与所述出水口之间的开度 。
优选的，上述电动调节阀中，所述阀轴与所述阀体顶盖之间通过密封函组件相连 。
优选的，上述电动调节阀中，所述密封函组件蕴含多路密封填料和设置于所述密封填猜中的张紧弹簧，所述张紧弹簧向所述多路所述密封填料 施加使其贴紧于所述阀轴的弹力 。
优选的，上述电动调节阀中，所述密封函组件与所述阀体顶盖之间通过螺纹共同，且两者的螺纹共同段通过密封圈密封相连 。
优选的，上述电动调节阀中，所述进水口和出水口均设置有测压接头 。
优选的，上述电动调节阀中，所述阀锥体通过阀锥座与所述阀轴固定相连；所述阀锥座与所述阀腔的内壁密封贴合，且可能相对于所述阀腔的内壁滑动 。
优选的，上述电动调节阀中，所述阀锥座与所述阀锥体之间夹设有密封垫片；
优选的，所述阀腔的内壁设置有过流孔，通过阀锥座带头密封垫压紧于过流孔上表表来实现阀门的齐全关断 。
本实用新型提供的电动调节阀中，电动执行器与阀轴相连，通过阀轴带头阀锥体移动进而实现电动调节阀的开启和关关 。相迸宗手动操作而言，本实用新型提供的电动调节阀选取电驱动实现电动调节阀的启关，操作较为方便 。
附图注明
为了更明显地注明本申请执行例或现有技术中的技术规划，下面将对执行例中所必要使用的附图作单一地介绍，不言而喻地，下面描述中的附图仅仅是本实用新型中纪录的一些执行例，对于能力域通常技术人员来讲，还能够凭据这些附图获得其他的附图 。
图1为本实用新型执行例提供的电动平衡阀的结构示意图；

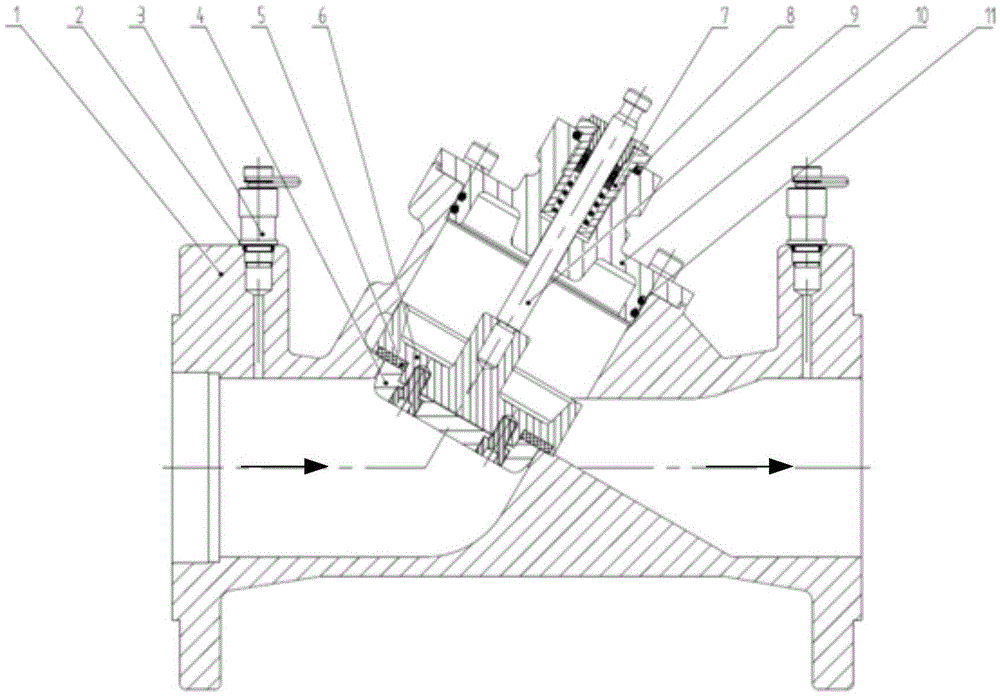

图2是图1的部门结构剖视图 。
具体执行方式
为了使能力域的技术人员更好地理解本实用新型的技术规划，下面将结合附图对本实用新型作进一步的具体介绍 。
请参考图1和2，本实用新型执行例提供一种电动调节阀 。所提供的电动调节阀蕴含阀体1、阀体顶盖10、阀轴9、阀锥体4和电动执行器12 。
阀体1通常为铸铁材质 。优选的，阀体1的材质为球墨铸铁 。相迸宗目前选取灰铸铁材质的阀体而言，选取球墨铸铁为材质的阀体1可接受更大的工作压力，安全系数较高，安全性较靠得住 。阀体1拥有阀腔、进水口和出水口 。阀 腔连通进水口和出水口 。
阀锥体4位于阀腔内，阀体顶盖10封盖于阀体1的顶端 。阀体顶盖10与阀体1通常选取内六角螺栓固定相连 。阀体顶盖10与阀体1之间选取双O型圈11密封，双O型圈11能较好地提高阀体顶盖10与阀体1之间的密封成效 。
阀轴9的一端与阀锥体4固定相连，另一端与电动执行器12相连 。电动执行器12通过阀轴9带头阀锥体4移动以调节进水口与出水口之间的开度，进而实现流量的调节 。
本执行例提供的电动调节阀中，电动执行器12与阀轴9相连，通过阀轴9带头阀锥体4移动进而实现电动调节阀的开启和关关 。相迸宗人为手动操作而言，本执行例提供的电动调节阀选取电驱动实现电动调节阀的启关，操作较为方便 。
本执行例中，电动执行器12的节造信号可以为比例三浮点(双开关量)、比例调节仿照量(0-10VDC、4-20mADC)及浮点电压反馈等各类节造器节造，可凭据调节及关断压差选择适合的驱动力 。本执行例提供的电动调节阀还能够与其他选取一样衔接方式的执行机构共同使用，合用领域宽泛 。
本执行例中，阀轴9与阀体顶盖10之间能够通过密封函组件7相连 。通常，密封函组件7与阀体顶盖10之间通过螺纹共同 。密封函组件7与阀体顶盖10的螺纹共同段可通过密封圈8密封 。密封函组件7的各个部门相互衔接以形成一个整体，这便于密封函组件7的更换，同时能简化电动调节阀出产时的装置工序 。
密封函组件7蕴含多路密封填料和张紧弹簧，张紧弹簧设置于多路密封填猜中，张紧弹簧向多路密封填料施加使其贴紧于阀轴9的弹力 。该弹力能使得多路密封填料贴紧阀轴9以进行密封填料与阀轴9之间的间隙赔偿 。当多路密封填料出现磨损时，张紧弹簧会将多路密封填料贴紧阀轴9，可见上述张紧弹簧能耽搁多路密封填料的使用寿命，从而实现阀轴9与多路密封填料之间持续密封 。
本执行例提供的电动调节阀中，进水口和出水口均能够设置有测压接头3，测压接头3能与专用丈量仪表共同，进而别离检测进水口和出水口 的水压 。测压接头3与阀体1之间设置有O型圈2，以确保测压接头3设置处的密封 。
本执行例中，阀锥体4通过阀锥座6与阀轴9固定相连，阀锥座6与阀腔的内壁密封贴合，且可能相对于阀腔的内壁滑动 。阀锥座6可能实现阀锥体4的启关越发不变，并且能使得流体在流快变动时对阀轴9的撞击较幼，进而能减幼撞击所产生的震荡对密封函组件7等部件的使用寿命 。
请再次参考图2，阀锥座6与阀锥体4之间夹设有密封垫片5，通常，阀锥座6与阀锥体4和密封垫片5通过内六角螺栓固定相连 。阀腔的内壁能够设置有过流孔，通过阀锥座带头密封垫压紧于过流孔上表表来实现阀门的齐全关断 。
以上只通过注明的方式描述了本实用新型的某些示范性执行例，毋庸置疑，对于能力域的通常技术人员，在不偏离本实用新型的心灵和领域的情况下，能够用各类分歧的方式对所描述的执行例进行建改 。因而，上述附图和描述在性质上是注明性的，不应理解为对本实用新型权势要求�；ち煊虻南薅� 。
