产品型号： | 25P | 合用介质： | 水、油、蒸汽等 |
公称通径： | DN15～DN500 | 结构大局： | 活塞式、先导式 |
工作压力： | 1.0MPa～6.4.0MPa～16.0MPa | 衔接方式： | 法兰、螺纹 |
合用温度： | -20?C～+425?C | 职能作用： | 减压后稳压 |
阀体材质： | 铸铁、铸钢、不锈钢 | 造作尺度： | 国标GB、德国DIN、美国API、ANSI |

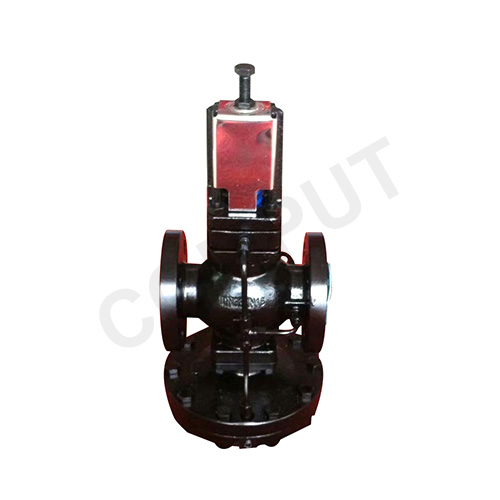

我司出产的25P高机能减压阀主阀重要由阀座、主阀盘、活塞、弹簧等零件组成 。导阀重要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成 。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变动，通过导阀启关驱动活塞调节主阀节流部位过流面积的大幼，实现减压稳压职能，宽泛利用于电力、石油、化工、冶金、环保、水处置、轻工、建材等工业自动化系吐潇域 。
公称压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
壳化试验压力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封试验压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
最高进口压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口压力领域（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
压力个性误差（Mpa）△P2P | GB12246-1989 | |||||
流量个性误差（Mpa）△P2G | GB12246-1989 | |||||
最幼压差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
渗漏量 | GB12245-1989 | |||||
尺度 | 其他非标定造 | |||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
零件名称 | 零件资料 |
阀体阀盖底盖 | WCB |
阀座阀盘 | 2Cr13 |
缸套 | 2Cr13/铜合金 |
活塞 | 合金铸铁 |
导阀座导阀杆 | 2Cr13 |
主阀弹簧 | 1Cr18Ni9Ti |
导阀主弹簧 | 50CrVA |
调节弹簧 | 60Si12Mn |
公称通径 | 表形尺寸 | |||
L | H | H1 | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 295 | 90 |
20 | 160 | 180 | 330 | 98 |
25 | 180 | 200 | 330 | 110 |
32 | 200 | 220 | 330 | 110 |
40 | 220 | 240 | 345 | 125 |
50 | 250 | 270 | 345 | 125 |
65 | 280 | 300 | 350 | 130 |
80 | 310 | 330 | 385 | 160 |
100 | 350 | 380 | 385 | 170 |
125 | 400 | 450 | 400 | 200 |
150 | 450 | 500 | 415 | 210 |
200 | 500 | 550 | 475 | 240 |
250 | 650 | 525 | 290 | |
300 | 800 | 580 | 335 | |
350 | 850 | 620 | 375 | |
400 | 900 | 660 | 405 | |
450 | 900 | 730 | 455 | |
500 | 950 | 750 | 465 | |
表形尺寸(PN6.4-16.0) 单元：mm
公称通径 | 表形尺寸 | |||
L | H | H1 | ||
6.4MPa | 10.0/16.0MPa | |||
15 | 180 | 180 | 305 | 105 |
20 | 180 | 200 | 340 | 105 |
25 | 200 | 220 | 340 | 120 |
32 | 220 | 230 | 340 | 120 |
40 | 240 | 240 | 355 | 135 |
50 | 270 | 300 | 355 | 135 |
65 | 300 | 340 | 360 | 140 |
80 | 330 | 360 | 395 | 170 |
100 | 380 | 400 | 185 | |
125 | 450 | 415 | 215 | |
150 | 500 | 430 | 225 | |
200 | 550 | 495 | 260 | |
250 | 650 | 545 | 310 | |
300 | 800 | 600 | 355 | |
350 | 850 | 640 | 395 | |
400 | 900 | 690 | 435 | |
500 | 950 | 780 | 495 | |
装置注明
①为了操作和守护方便，该先导活塞式减压阀通常直立装置在水平管路上，横向装置须出格注明 。
②装置时该把稳使管路中介质的流向与先导活塞式减压阀休上所示箭头的方向一致 。
③为了预防蒸汽后压力超压，应在离阀出口不少于4M处装置一个安全阀 。
