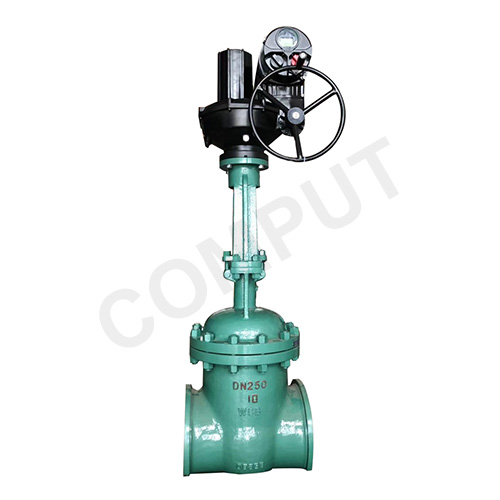

Z941H电动闸阀

Z941H电动闸阀

  • 产品描述

产品型号：

Z941H

合用介质：

排渣、煤灰、石灰、浆液、污水、糖浆等

公称通径：

DN50～DN1200

结构大局：

单闸板、双闸板

公称压力：

0.6Mpa～2.5Mpa

衔接方式：

法兰、对夹

合用温度：

-20?C～+150?C～425?C

驱动方式：

手动、链轮、伞齿轮、电动、气动、液动

阀体材质：

铸钢、不锈钢

造作尺度：

国标GB、德国DIN、美国API、ANSI


产品注明

本公司出产的Z941H电动闸阀选取多回转电动装置  ，用以驱动和节造阀门的开启和关关  ，操作人员能够在节造室内远距离对阀门进行节造  ，也能够现场手动操作  ，也能够与推算机共同实现推算机自动节造。用户可凭据现实必要进行选择。宽泛利用于化工、煤碳、造糖、污水、造纸等领域  ，是一种梦想的密封阀门  ，出格适合于造纸行业在管路上作调节和节流使用。


技术领域

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径：DN50mm~DN2000mm NPS 2"~80"
合用温度：-38℃~1100℃（具体温度领域视密封副材质和介质性质而定）
衔接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体资料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封大局：硬密封、软密封
泄  漏 量：硬密封：D级（液体0.1×DNmm3/s） ；软密封：A级（零泄漏）
配套附件：装置法兰


电动装置参数

电源：AC380V、50HZ
2、尺度型：尺度型产品拥有防尘、防雨水的表壳 � ；つ芰Α⒈ ；さ燃禝P65  ，可直接用于户表
3、防水型：产品拥有防尘、防浸水（IP67）的表壳防护等级
4、防爆型（EX）：防爆等为DⅡ BT4/DⅡ CT4（不含乙炔）
5、环境温度：-20℃~40℃
6、可�。号涞缙谠炱�


产品个性

1、启关迅快  ，平衡靠得住  ，自动化水平高
2、装置高度及地位不受限度
3、选取防爆型电动装置  ，在易燃易爆  ，甚至有毒气体环境中能够正常工作
4、配有手动  ，万一供电间断  ，能够手动操作开启或关关阀门  ，有效节造介质  ，预防变乱产生


零部件材质

阀体、上盖
body,upper cap

碳钢、不锈钢
Carbon steel,stainless steel

阀板
Valve plate

不锈钢
Stainless steel

阀杆
Stem

不锈钢
Stainless steel

密封圈
Seal ring

橡胶、四氟、不锈钢、硬质合金
Rubber,PTFE,stainless steel,hard alloy


机能规范

公称压力
Nominal pressure

PN

壳体试验
Casing test

1.5×PN

密封试验
Leak test

1.1×PN

工作温度
Operating temperature

橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃
Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃

合用介质
Working medium

糖浆、纸浆、污水、煤浆、灰、渣水混合物
Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix


设计尺度

设计造作Design and manufacture： JB/T8691-1998
法兰衔接Flange connection： GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length： GB/T15188.2-94
试验验收Testing and acceptance： GB/T13927-92


表形尺寸

重要表形及衔接尺寸Profile and connection dimension

单元Unit:mm

PN

DN

L

D

D1

D2

H

N-M

PN

DN

L

D

D1

D2

H

N-M

0.6

150

57

280

240

210

980

8-20

1.0

150

57

285

240

210

980

8-20

200

70

335

295

265

1055

8-20

200

70

340

295

265

1055

12-20

250

70

390

350

320

1060

12-20

250

70

405

355

310

1060

12-22

300

76

440

400

368

1230

12-20

300

76

460

410

375

1230

12-22

350

76

500

460

428

1250

16-20

350

76

520

470

435

1250

16-22

400

89

565

515

482

1767

16-22

400

89

580

525

485

1767

16-27

450

89

615

565

532

1920

20-22

450

89

640

585

545

1920

20-27

500

114

670

620

585

2010

20-22

500

114

715

650

609

2010

20-30

600

114

780

725

685

2110

20-27

600

114

840

770

720

2110

20-36

700

130

895

840

800

2400

24-27

700

130

910

840

788

2400

24-36

800

130

1010

950

898

2800

24-30

800

130

1025

950

895

2800

24-36

900

140

1110

1050

1005

3000

28-30

900

140

1125

1050

998

3000

28-36

1000

216

1220

1160

1115

3400

28-30

1000

216

1255

1170

1110

3400

28-42

1200

254

1450

1380

1325

3900

32-36

1200

254

1485

1390

1325

3900

32-48
