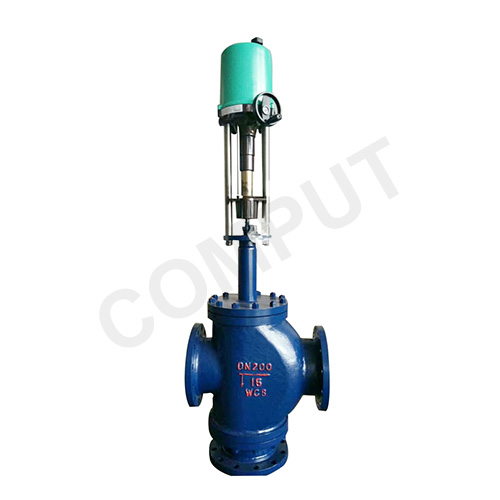

ZDLN-DN70电子式电动调节阀

产品描述

产品型号：	ZDLN	合用介质：	水、蒸汽、油品、液体、气体
公称通径：	DN70	结构大局：	单座
公称压力：	1.6MPa～6.4MPa	衔接方式：	法兰、螺纹、焊接
合用温度：	-29?C～+550?C	驱动方式：	电动
阀体材质：	灰铸铁、铸钢、不锈钢	造作尺度：	国标GB、德国DIN、美国API、ANSI

产品注明

本公司出产的ZDLN-DN70电子式电动调节阀由PSL系列和3810L系列电子式执行机构和单座调节阀组成。

电源为220V.AC 50Hz，含有伺服放大器、位相信号产生器、地位限位开关以及阀位显示。

可直接接受工业节造仪表或推算机等输出的（4-20mADC或1-5VDC）进行阀门的开度节造，达到调节介质压力流量、温度等主张。同时能够输出（4-20mADC或1-5VDC）阀位反馈信号。

宽泛利用于电力、石油、化工、冶金、环保、水处置、轻工、建材等工业自动化系吐潇域。

工作道理

1、阀与被调介质直接接触，由于阀芯活动，扭转了阀芯与阀座间的流通面积，即扭转了阀的阻力系数，从而扭转了流经调节机构介质的流量，达到了对工艺参数的调节。
2、当输入端无信号时，执行器不变在预选的零位，调节阀处于全开或全关的地位，执行器的输出轴通过开合螺母与调节阀的阀杆相连。当输入端有信号时输出轴即通过输入信号按肯定比例处在肯定的地位，调节阀即处于所需开度，从而达到了调节和节造的主张。电动智能调节阀分为电开式和电关式两种。通过选择电子式电动执行器的正、反作用开关来实现电开式和电关式调节。

阀体介绍

形式	直通单座铸造球型阀
公称通径	25、32、40、50、65、80、100、1 25、150、200mm
公称压力	PN16、40、64bar
法兰尺度	JB/T79.1-94、79.2-94等
材料	铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上阀盖	尺度型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃
阀盖大局	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件

阀芯型式	单座柱塞型阀芯
流量个性	等百分比个性和线性个性
材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐侵蚀台金等。

执行机构

型式	381 LSA-08	381 LSA-20	381 LSB-30	381 LSB-50	381 LSC-65	381 LSC-99	381 LSC-160
活塞直径	381 LXA-08	381 LXA-20	381 LXB-30	381 LXB-50	381 LXC-65	381 LXC-99	381 LXC一160
输着力推(N)	800	2000	3000	5000	6500	10000	16000
最大行程L(mm)	30		60		100
工作快率( mm/s)	4.2	2.1	3.5	1.7	2.8	2.0	1.0
重要技术参数	电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC
	防护等级：相当IP55 隔爆标志：Exd\|\| BT4 手操职能：手柄
	环境温度：-25 +70℃ 环境湿度：≤95%

机能参数

流量个性		直线、等百分比、快开
可调领域		50:1 (CV<6.3 30:1)
额定CV值		等百分比CV1.6~630 ，直线CV1.8~690
允许泄漏量		硬密封:IV级（0.01% 阀额定容量）软密封:VI级（气泡级）泄漏量尺度:GB/T 4213
机能指标		气动	电动
	根基误差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死区%	≤0.6	≤1.0
	始终点误差%	±2.5	±2.5
	额定行程误差%	≤2.5	≤2.5

额定流量系数Kv、额定行程、允许压差

阀座直径（mm）		10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数Cv	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
额定流量系数Cv	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
公称通径	行程	可选流量系数Cv（★尺度型 ●推荐 ○定造）
DN20	16mm	●	●	●	★
DN25	16mm	●	●	●	●	★
DN32	25 mm	○	○	○	○	○	★
DN40			○	○	○	○	●	★
DN50				○	○	○	●	●	★
DN65	40mm						○	○	○	★
DN80							○	○	○	●	★
DN100							○	○	○	●	●	★
DN125	60mm									○	○	○	★
DN150											○	○	●	★
DN200											○	○	●	●	★
电动执行机构		金属密封最大允许压差（MPa）
型号	推力（N）	金属密封最大允许压差（MPa）
3810L-08	800	6.4	5.5	3.5	2.38
3810L-20	2000	6.4	6.4	6.4	4.77	3.05	1.86	1.19	0.76
3810L-30	3000						2.79	1.79	1.14
3810L-50	5000						4.66	2.98	1.91	1.13	0.6	0.47
3810L-65	6500									1.35	0.8	0.57	0.39	0.26	0.16
3810L-99	10000												0.61	0.42	0.20
3810L-160	16000												0.97	0.67	0.35

表形尺寸及沉量单元：mm

公称通径（DN）		20	25	32	40	50	65	80	100	125	150	200	250	300
结构长度（L）	PN16/25	185	200	205	222	250	276	298	350	410	451	600	670	735
	PN40	190	205	210	230	255	285	310	355	425	460	615	685	750
	PN64、100	200	210	220	251	286	311	337	394	440	475	630	700	765
常温型（H）	PN16/25	699	711	728	728	731	827	839	857	895	1140	1160	1305	1512
	PN40	679	721	738	738	741	837	849	867	905	1150	1180	1335	1565
	PN64/100	682	733	750	750	753	849	861	879	917	1180	1240	1385	1605
高温型（H）	PN16/25	849	861	893	893	901	975	1024	1067	1250	1400	1420	1513	1670
	PN40	859	871	903	903	911	985	1034	1077	1260	1415	1440	1545	1690
	PN64/100	875	885	915	915	923	997	1055	1095	1280	1450	1465	1575	1720
H1	PN16/25	53	58	68	73	80	90	98	108	123	140	168	203	230
	PN40	53	58	68	73	80	90	98	115	135	150	188	223	255
	PN64/100	63	68	75	83	88	100	105	125	148	170	203	235	265

本执行器重要由以下几部门组成；

1、节造器：接受来自调节器的 DC4 ~ 20mA 或 DC1 ~ 5V 信号，节造执行器按预约模式工作。
2、传动机构：把电机的旋转活动造成动力输出轴的直线往复活动，实现调节阀的开关和调节职能。
3 、开度检测机构：将输出轴的直线活动位移（阀芯的开度）经齿条、齿轮反馈给电位器，由电位器转换成电信号再反馈给节造器，当来自调节器的输入信号和阀芯的开度信号之差为零时，电机将终场工作。
4 、联结机构：通过支架将执行器和被控阀门联结，并由开合螺母将执行器输出轴和阀杆衔接，开合螺母上带有指针，支架上有标尺，可批示输出轴（或阀杆）的位移
5 、手动机构：本执行器还设计有手动机构，在断电情况下，凭据必要可由手动操作来实现调节阀的开、关和调节职能。

执行器特点

1.1执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4~20mA（或DC1~5V）信号和AC220V单相电源即可工作。内设接线端子，接线极为单一方便。

1.2执行器的关键部件—节造器，选取混合集成电路，用树脂密封浇铸，表形为匣状，体积幼，靠得住性高。

1.3驱动量的反馈检测选取高机能导电塑料电位器，分辨率＜0.4%。

1.4具备自诊断职能，当产生故障时，节造器上的批示灯会当即发出批示信号。

1.5用状态选择开关能够设定断信号时，（阀芯处于全开，全关或自锁状态）

1.6用状态选择开关能够设定（正、反作为）

1.7用状态选择开关能够设定输入信号为（DC4~20mA或DC1~5V）

1.8调整工作零点（始点）和行程（终点）单一易行。

1.9当忽然断电时，能确保阀芯自锁。

1.10选取同步皮带头弹，有效降低了噪音。

1.11延时�；ぶ澳�，额定负载时，能尝试状态自锁，故障产生时，能当即起

动�；�，并可反向运行取缔延时�；�。

2重要技术参数

2.1电源：AC220V±10%，50HZ

2.2耗电功率（额定负载时）

规格A型执行器50VA；

规格B型执行器150VA；

规格C型执行器220VA。

2.3输入信号：DC4~20mA或DC1~5V。

2.4输出信号：DC4~20mA（负载电故障500Ω以下）。

2.5节造精度：根基误差：±1%；回差≤1%；死区≤1%。

2.6工作行程调整领域：“零点”：±25%；“行程”20%~100%。

2.7表部配线：输入输出信号应选取屏蔽电缆。电源线不得与信号线共用一根电缆。

直行程3810L、3410L系列

类别	3810L系列	3410L系列	额定输着力N	快率mm/s	最大行程mm
通常型	381LS A-08	341LS A-08	800	4.2	30
	381LSA-20	341LSA-20	2000	2.1	30
	381LSB-30	341LSB-30	3000	3.5	60
	381LS B-50	341LS B-50	5000	1.7	60
	381LSC-65	341LSC-65	6500	3.4	100
	381LSC-99	341LSC-99	10000	2.0
	381LSC-160	341LSC-160	16000	1.0
隔爆型	381LX A-08	341LX A-08	800	4.2	30
	381LXA-20	341LXA-20	2000	2.1	30
	381LXA-30	341LXA-30	3000	3.5	60
	381LXA-50	341LXA-50	5000	1.7	60

角行程3810R、3410R系列

类别	3810R系列	3410R系列	额定输着力矩N.m	作为功夫90o/S	最大转角
通常型	381RSA-02	341RSA-02	20	8.5	90?
	381RSA-05	341RSA-05	50	17
	381RSB-10	341RSB-10	100	18
	381RSB-20	341RSB-20	200	36
	381RSC-30	341RSC-30	300	24
	381RSC-50	341RSC-50	500	42
	381RSC-60	341RSC-60	600	48
	381RSD-100	341RSD-100	1000	30
	381RSD-150	341RSD-150	1500	42
隔爆型	381RXB-10	341RXB-10	100	18
隔爆型	381RXB-20	341RXB-20	200	36
