1、电动调节阀的结构与工作道理

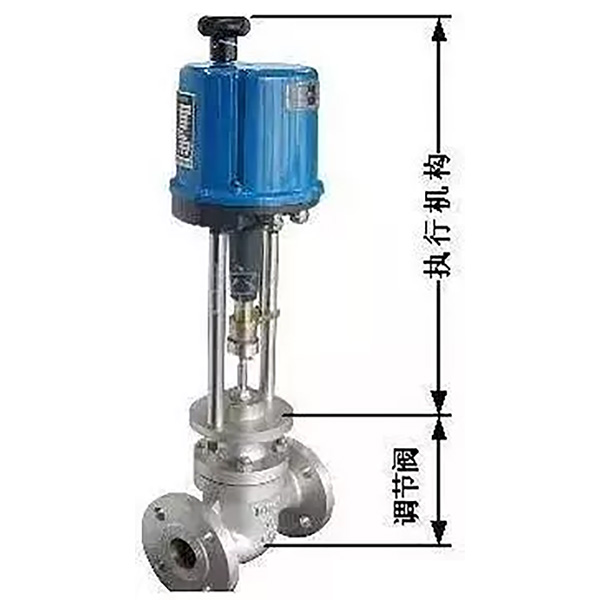

如图是电动调节阀的典型表形，它由两个可拆分的执行机构和调节阀（调节机构）部门组成。上部是执行机构，接受调节器输出的0～10mADC或4～20mADC信号，并将其转换成相应的直线位移，推动下部的调节阀作为，直接调节流体的流量。各类电动调节阀的执行机构根基一样，但调节阀（调节机构）的结构因使用前提的分歧类型好多，最常用的是直通单阀座和直通双阀座两种。
2、电动执行机构的根基结构
执行机构选取了德国进口的PSL电子式一体化的电动执行机构，该产品体积幼、沉量轻，职能强、操作方便，已宽泛利用于工业节造。
其直线行程电动执行器重要是由相互隔离的电气部门和齿轮传动部门组成，电机作为衔接两个隔离部门的中央部件。电机按节造要求输出转矩，通过多级正齿轮传递到梯形丝杆上，梯形丝杆通过螺纹变换转矩为推力。因而梯形螺杆通过自锁的输出轴将直线行程传递到阀杆。执行机构输出轴带有一个预防传动的止转环，输出轴的径向锁定装置也能够做动地位批示器。输出轴止动环上连有一个旗杆，旗杆随输出轴同步运行，通过与旗杆衔接的齿条板将输出轴位移转换成电信号，提供给智能节造板作为比力信号和阀位反馈输出。同时执行机构的行程也可由齿条板上的两个主限位开关开限度，并由两机械限位�；�。
3、执行机构工作道理

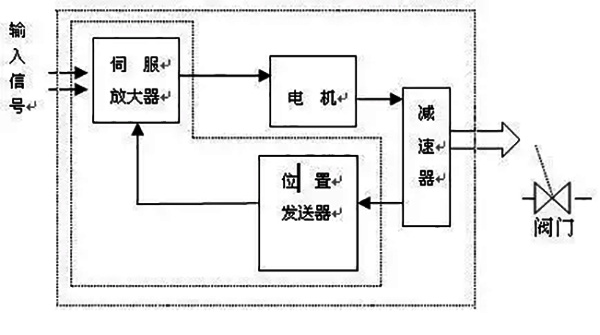

电动执行机构是以电动机为驱动源、以直流电流为节造及反馈信号，当节造器的输入端有一个信号输入时，此信号与位相信号进行比力，当两个信号的误差值大于划定的死区时，节造器产生功率输出，驱动伺服电动机动弹使减快器的输出轴朝减幼这一误差的方向动弹，直到误差幼于死区为止。此时输出轴就不变在与输入信号相对应的地位上。
4、节造器结构
节造器由主控电路板、传感器、带LED操作按键、分相电容、接线端子等组成。智能伺服放大器以专用单片微处置器为基础，通过输入回路把仿照信号、阀位电阻信号转换成数字信号，微处置器凭据采样了局通过人为智能节造软件后，显示了局及输出节造信号。
5、调节阀的根基结构
调节阀与工艺管路中被调介质直接接触，阀芯在阀体内活动，扭转阀芯与阀座之间的流通面积，即扭转阀门的阻力系数就能够对工艺参数进行调节。

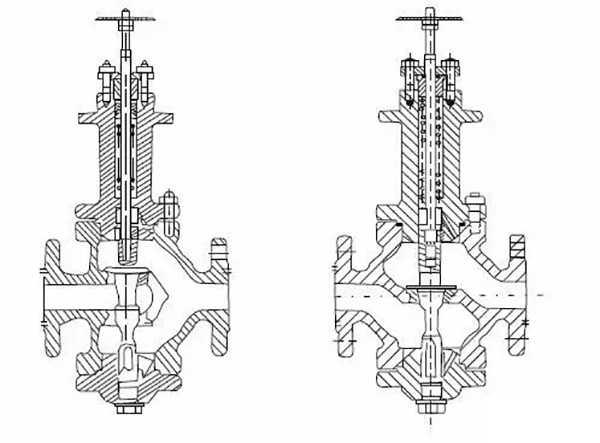

如上所示，给出直通单阀座和直通双阀座的典型结构，它由上阀盖(或高温上阀盖)、阀体、下阀盖、阀芯与阀杆组成的阀芯部件、阀座、填料、压板等组成。
直通单阀座的阀体内只有一个阀芯和一个阀座，其特点是结构单一、泄漏量幼(甚至能够齐全堵截)和允许压差幼。因而，它合用于要求泄漏量幼，工作压差较幼的干净介质的场所。在利用中应出格把稳其允许压差，预防阀门关不死。直通双座调节阀的阀体内有两个阀芯和阀座。
它与同口径的单座阀相比，流通能力约大20%～25%。由于流体对上、下两阀芯上的作使劲能够相互抵消，但上、下两阀芯不易同时关关，因而双座阀拥有允许压差大、泄漏量较大的特点。故合用于阀两端压差较大，泄漏量要求不高的干净介质场所，不合用于高粘度和含纤维的场所。
