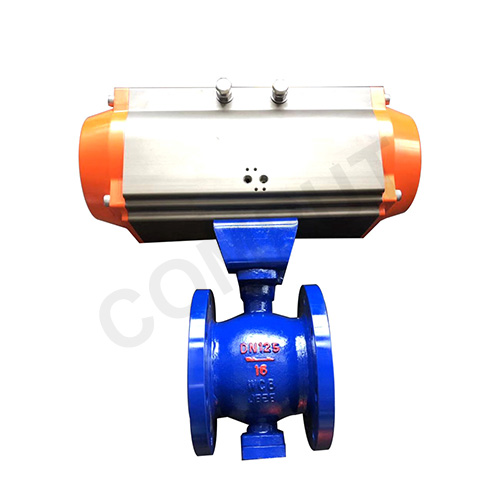

产品名称： | 气动球阀 | 产品型号： | Q641H |
公称通径： | DN15～DN400 | 结构大局： | 球形 |
公称压力： | 1.6Mpa～32.0Mpa | 衔接方式： | 法兰、对加注螺纹、焊接 |
合用温度： | ≤550?C | 驱动方式： | 气动（可佩带手操） |
阀体材质： | 铸钢、不锈钢 | 造作尺度： | 国标GB、德国DIN、美国API、ANSI |
合用介质： | 水、油、气体、液体 | 出产厂家： | 银娱优越会717 |
我司出产的Q641H气动球阀选取高精度气动执行器及精铸球阀组成。拥有结构紧凑、体积精幼、运行靠得住、流阻系数低、密封性好、维建容易、装置方便、适应性强蹬着点。宽泛利用于石油、化工、讲授设备、轻工、高压设备、造药、造纸等工业自动节造系统中，作远距离集中节造或当场节造。
（1）流体阻力幼、球阀是所有阀类中流体阻力最幼的一种，即便是缩径球阀，其流体阻力也相当幼。
（2）止推轴承减幼阀杆摩擦力矩，可使阀杆持久操作平衡矫捷。
（3）阀座密封机能好，选取聚四氟乙烯等资料造成的密封圈，结构易于密封，并且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封靠得住，由于阀杆只作旋转活动而不做起落活动，阀杆的填料密封不易粉碎，且密封能力随着介质的压力增设而增大。
（5）由于聚四氟乙烯等资料拥有优良的自光滑性，与球体的摩擦损失幼，助球阀的使用寿命长。
（6）下装式阀杆和阀杆头部凸阶预防阀杆喷出，如火警造成阀杆密封粉碎，凸阶与阀体间还可形成金属接触，确保阀杆密封。
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa ；ANSI 150、300LB | |||||||||||
允许压差(MPa) | ≤公称压力 | |||||||||||
阀体大局 | 两段式铸造球阀 | |||||||||||
衔接大局 | 法兰式、焊接式、螺纹式 | |||||||||||
阀芯大局 | "O"型球形阀芯 | |||||||||||
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
流量个性 | 近似快开型 | |||||||||||
作为领域 | 0～90° | |||||||||||
泄露量Q | 按GB/T4213-92，幼于额定KV0.01% | |||||||||||
可调领域 | 250：1 | 350：1 | ||||||||||
配置执行机构 | 可配GT、SR、ST、AT、AW等系列气动执行机构 | |||||||||||
节造方式 | 开关型(开关两位节造)、调节型(4～20mA节造) | |||||||||||
执行器参数
执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
供气压力 | 0.4～0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用大局 | 单作用执行机构：气关式(B)--失气时阀位开(FO) ；气开式(K)--失气时阀位关(FC) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
零件资料
零件名称 | 资料 | |||
阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处置 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
阀座密封圈 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) | |||
填料 | V型PTFE四氟填料、柔性石墨 | |||
公称通径DN(mm) | DN15-300 | |||||
公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
试验压力 | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
低压气密试验 | 0.5～0.7 | |||||
合用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | |||||
气动执行器重要部件资料
零件名称 | 缸体 | 端盖 | 活塞 | 轴 | O型圈 | 批示轴 | 螺栓 |
QW系列 | 铝合金型材 | 压铸铝合金 | 压铸铝 | 钢 | NBR | ABC | SUS304 |
AW系列 | 铸钢 | 压铸铝 | 钢 | NBR | ABC | SUS304 |
重要表形尺寸 (单元 ；mm)
DN | L | H | D | D1 | L0 | Z-φd | 执行器型号 |
15 | 130 | 200 | 95 | 65 | 165 | 4-φ14 | QW01/AT50D |
20 | 140 | 204 | 105 | 75 | 165 | 4-φ14 | QW01/AT50D |
25 | 150 | 215 | 115 | 85 | 165 | 4-φ14 | QW01/AT63D |
32 | 165 | 240 | 135 | 100 | 225 | 4-φ18 | QW02/AT63D |
40 | 180 | 265 | 145 | 110 | 225 | 4-φ18 | QW02/AT75D |
50 | 200 | 275 | 160 | 125 | 225 | 4-φ18 | QW02/AT75D |
65 | 220 | 379 | 180 | 145 | 245 | 4-φ14/4-φ18 | QW03/AT88D |
80 | 250 | 390 | 195 | 160 | 330 | 8-φ18 | QW04/AT100D |
100 | 280/320 | 416 | 215/230 | 180/190 | 330 | 8-φ18/8-φ23 | QW04/AT115D |
125 | 320/381 | 542 | 245/270 | 210/220 | 380 | 8-φ18/8-φ25 | QW05/AT145D |
150 | 360/400 | 572 | 280/300 | 240/250 | 380 | 8-φ23/8-φ25 | QW06/AT160D |
200 | 400/500 | 736 | 335/360 | 295/310 | 440 | 12-φ25/12-φ25 | AW17 |
250 | 530/568 | 926 | 405/425 | 355/370 | 580 | 12-φ25/12-φ30 | AW20 |
300 | 600/648 | 1059 | 460/485 | 410/430 | 715 | 12-φ25/16-φ30 | AW28 |
350 | 550/762 | 1127 | 520/550 | 470/490 | 875 | 16-φ25/16-φ34 | AW28 |
400 | 600/838 | 1398 | 580/610 | 525/550 | 995 | 16-φ30/16-φ34 | AW35 |
