气动调节阀在化工出产中是很沉要的，它是组成工业自动化系统的沉要环节，它就像是出产过程自动化的手和脚一样必须。气动调节阀在石油、化工、电力、冶金等工业企业中都有着宽泛的利用，接下来就带各人来相识气动调节阀的有关知识。

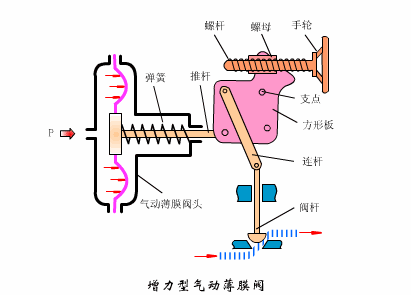

气动阀工作道理动画
气动调节阀通常由气动执行机构和调节阀衔接装置调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。其中单作用执行器，可在失去发源或忽然故障时，自动归位到阀门初始所设置的开启或关关状态。
气动调节阀凭据作为大局吩禅开型和气关型两种，即所谓的�？秃统９匦�，气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的分歧组装方式实现。

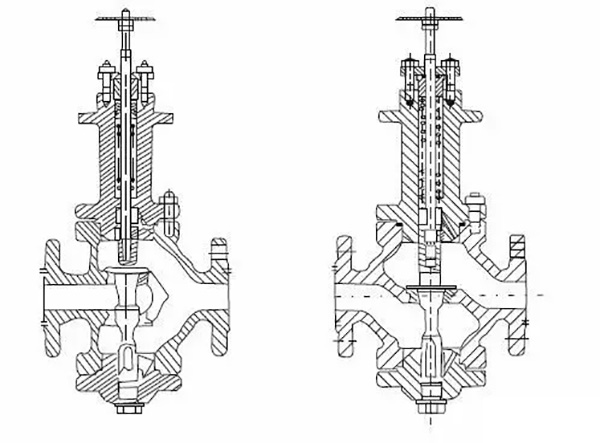

气动调节阀结构图

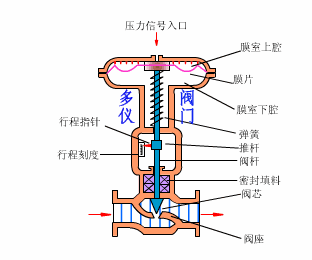

气动调节阀结构
气动调节阀重要由气动执行机构、阀体和附件三部门组成。执行机构以干净压缩空气为动力，接管4~20毫安电信号或20~100KPa气信号，驱动阀体活动，扭转阀芯与阀座间的流通面积，从而达到调节流量的作用。为了改善阀门的线性度，克服阀杆的摩擦力和被调介质工况（温度、压力）变动引起的影响，使用阀门定位器与调节阀配套，从而使阀门地位能按调节信号精准定位。
执行机构由隔阂/活塞、弹簧、手轮、气动杆、连轴器等重要部件组成；阀体的重要部件有阀笼、阀瓣、阀座、阀杆、阀笼压环等；其他附件如电磁阀、减压阀、过滤器、电流/气压转换器、定位器、流量放大器等。
为了机组安全运行，一些沉要的阀门设计有电磁阀、保位阀、急剧泄压阀等附件，确保调节阀在失电、失信号或失气情况下实现快开（关）或保卫职能（三断自锁�；ぶ澳埽�，满足工艺系统安全运行要求。
节造阀的三断�；ぃ憾掀幢；ぁ⒍系缭幢；ず投闲藕旁幢；�。
气动调节阀结构图
气动调节阀作用方式：
气开型（常关型）是当膜头上空气压力增长时，阀门向增长开度方向作为，当达到输入气压上限时，阀门处于全开状态。反过来，当空气压力减幼时，阀门向关关方向作为，在没有输入空气时，阀门全关。顾通常我们称气开型调节阀为故障关关型阀门。
气关型（�？停┳魑较蛘糜肫拖喾�。当空气压力增长时，阀门向关关方向作为；空气压力减幼或没有时，阀门向开启方向或全开为止。顾通常我们称气关型调节阀为故障开启型阀门。
