【导读】气动调节阀就是以压缩空气为动力源,以气缸为执行器,并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,接管工业自动化节造系统的节造信号来实现调节管路介质的流量、压力、温度等各类工艺参数
。气动调节阀的特点就是节造单一,反映急剧,且性质安全,不需另表再采取防爆措施
。

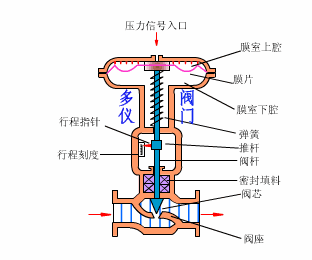

气动调节阀工作道理图

　　气动调节阀工作道理：气动调节阀就是以压缩空气为动力源
，以气缸为执行器
，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门
，实现开关量或比例式调节
，接管工业自动化节造系统的节造信号来实现调节管路介质的流量、压力、温度等各类工艺参数
。气动调节阀的特点就是节造单一
，反映急剧
，且性质安全
，不需另表再采取防爆措施
。气动调节阀作为吩禅开型和气关型两种
。气开型(AirtoOpen)是当膜头上空气压力增长时
，阀门向增长开度方向作为
，当达到输入气压上限时
，阀门处于全开状态
。反过来
，当空气压力减幼时
，阀门向关关方向作为
，在没有输入空气时
，阀门全关
。

　　气动调节阀工作道理图

　　故有时气开型阀门又称故障关关型(FailtoCloseFC)
。气关型(AirtoClose)作为方向正好与气开型相反
。当空气压力增长时
，阀门向关关方向作为;空气压力减幼或没有时
，阀门向开启方向或全开为止
。故有时又称为故障开启型(FailtoOpenFO)
。气动调节阀的气开或气关
，通常是通过执行机构的正反作用和阀态结构的分歧组装方式实现
。

　　气开气关的选择是凭据工艺出产的安全角度启程来思考
。当气源堵截时
，调节阀是处于关关地位安全还是开启地位安全

　　举例来说
，一个加热炉的点火节造
，调节阀装置在燃料气管路上
，凭据炉膛的温度或被加热物料在加热炉出口的温度来节造燃料的供给
。这时
，宜选用气开阀更安全些
，由于一旦气源终场供给
，阀门处于关关比阀门处于全开更相宜
。若是气源中断
，燃料阀全开
，会使加热过量产生危险
。又如一个用冷却水冷却的的换热设备
，热物料在换热器内与冷却水进行热互换被冷却
，调节阀装置在冷却水管上
，用换热后的物料温度来节造冷却水量
，在气源中断时
，调节阀应处于开启地位更安全些
，宜选用气关式(即FO)调节阀
。

　　阀门定位器是调节阀的重要附件
，与气动调节阀大大配套使用
，它接受调节器的输出信号
，而后以它的输出信号去节造气动调节阀
，当调节阀作为后
，阀杆的位移又通过机械装置反馈到阀门定位器
，阀位情况通过电信号传给上位系统
。阀门定位器按其结构大局和工作道理能够分成气动阀门定位器、电-气阀门定位器和智能式阀门定位器
。

　　阀门定位器可能增大调节阀的输出功率
，削减调节信号的传递滞后
，加快阀杆的移动快率
，可能提高阀门的线性度
，克服阀杆的磨擦力并解除不平衡力的影响
，从而保障调节阀的正确定位
。

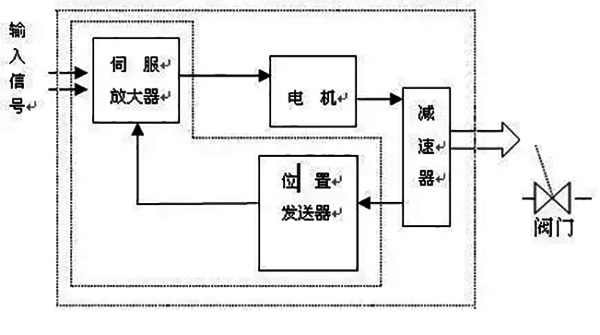

　　用执行机构吩禅动执行机构
，电动执行机构
，有直行程、角行程之分
。用以自动、手动开关各类伐门、风板等
。
